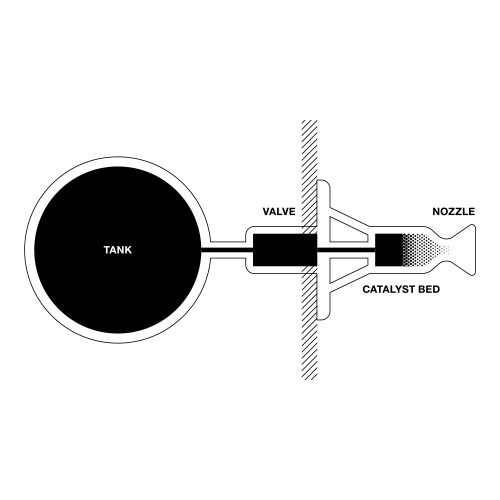

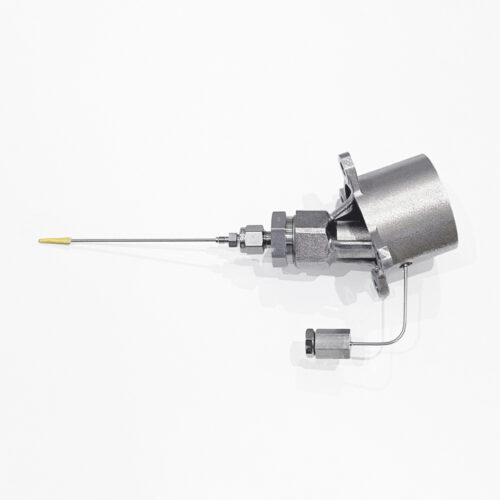

Propulseur

Propulseur monoergol à faible toxicité destiné aux micro-satellites. Développement conjoint avec le fabricant de valves Takasago Electric. La plupart des petits propulseurs pour satellites sont fabriqués hors du Japon. Nous visons à relocaliser et standardiser la production afin de réduire délais de développement et coûts pour les fabricants de satellites japonais.
*Recherche subventionnée par l’Agence Nationale Japonaise pour le développement des énergies nouvelles et des technologies industrielles (NEDO)

Catégorie	Interne
Durée	2018 -
Domaine de compétence	Conception / Fabrication / Assemblage

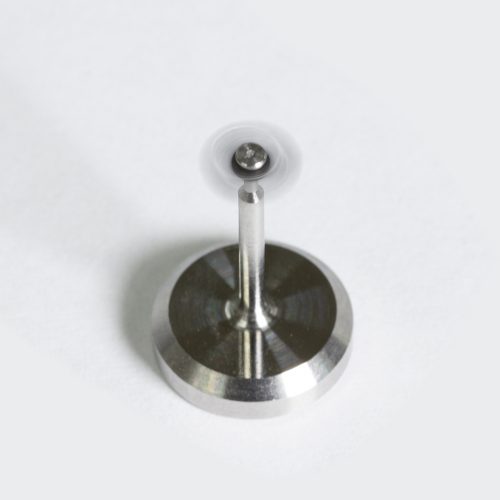

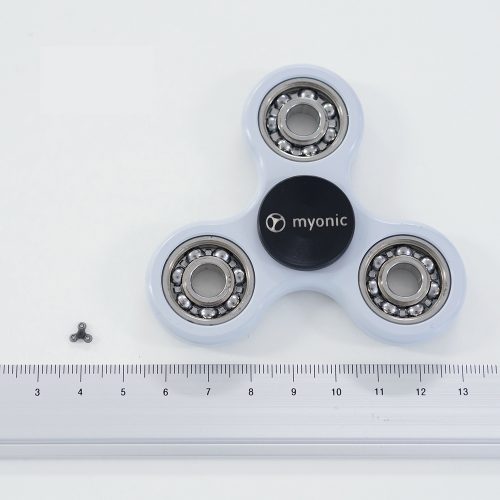

La plus petite toupie au monde

Nous avons participé à la production de la plus petite toupie au monde, utilisant le plus petit roulement à billes au monde (1,5mm de diamètre) développé par la société Minebea. YUKI Précision était en charge de la conception, la fabrication et l’assemblage des ailes de la toupie. La principale difficulté consistait à atteindre cette taille record tout lui permettant de résister à la force centrifuge liée à sa rotation.

MinebeaMitsumi Inc.

Catégorie	Contrat
Client	MinebeaMitsumi Inc.
Durée	2017/6 - 2017/12
Domaine de compétence	Conception / Fabrication / Assemblage

Injecteur pour fusée

Création d’un prototype original d’injecteur de moteur-fusée à diergol liquide visant à démontrer nos capacités de conception et d'usinage. Principale problématique lors de la conception : réduire le poids, mais aussi diminuer le nombre de pièces soudées pour améliorer la résistance et obtenir une forme permettant son découpage. Usiné dans l’Inconel avec au total 56 trous de 0,4 mm, 1 mm et 2 mm. Des trous longs et fins sont nécessaires pour le passage des flux dans un espace réduit ; le trou le plus profond fait ainsi 2 mm de diamètre et 30 mm de profondeur.

MECT2017 Zone conceptuelle
MECT2017 Zone conceptuelle vidéo d'introduction
MECT2017 Yuki Précision Vidéo d'introduction

Catégorie	Développement conjoint
Client	News Digest Publishing Co., Ltd.
Durée	2017/1 - 2017/10
Domaine de compétence	Conception / Usinage de précision

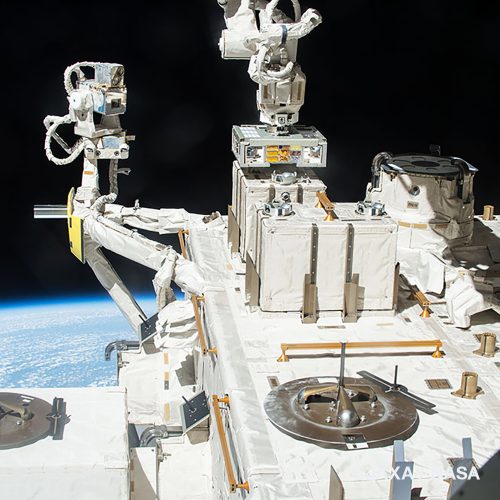

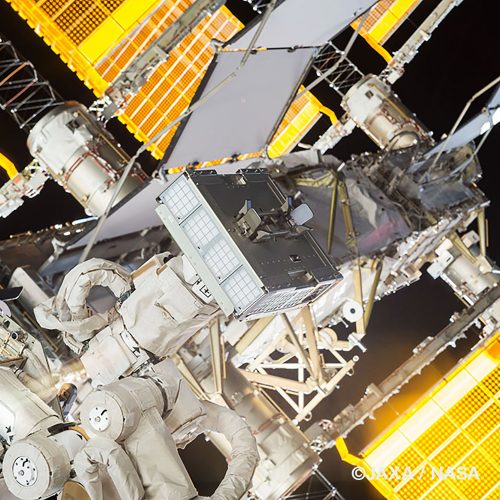

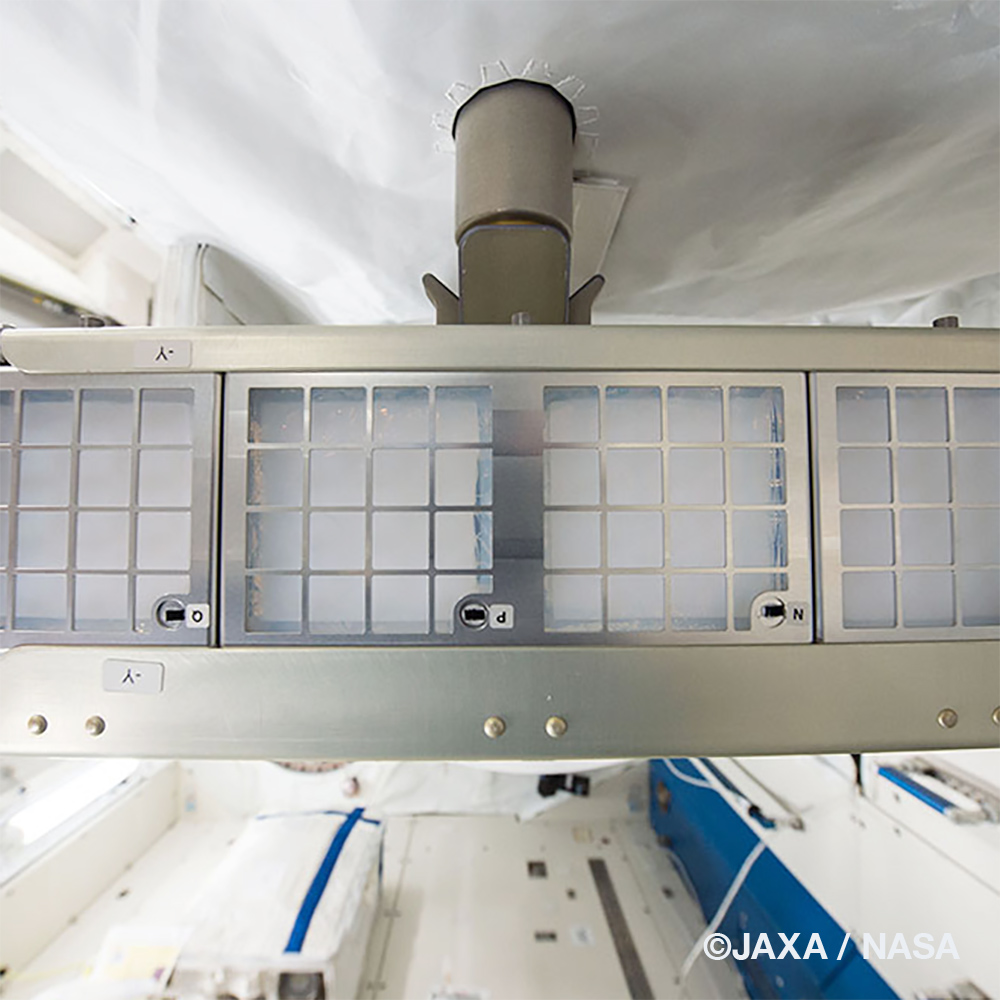

Mission Tampopo ("Pissenlit")

L’objectif de la mission Tampopo est d’étudier l'hypothèse de la panspermie selon laquelle la vie serait capable de voyager dans l'espace. Il s'agit donc de tester si des micro-organismes terrestres sont capables de s'échapper dans l'espace. A la demande de l'agence spatiale japonaise (JAXA), YUKI Précision a été chargée de fabriquer la structure du « panneau d’exposition » où est disposé l’aérogel (cf. photo). Le « panneau d’exposition » est fixé sur la plateforme ExHAM (Exposed Experiment Handrail Attachment Mechanism) à l'extérieur du module d'expérimentation japonais Kibô (« espoir ») de la Station Spatiale Internationale (ISS).

Mission Tampopo Site officiel
JAXA ExHAM

Catégorie	Contrat
Client	Centre de recherche spatial JAXA (agence spatiale japonaise) / Université de Pharmacologie de Tokyo
Durée	2015/5 - 2018
Domaine de compétence	Usinage de précision

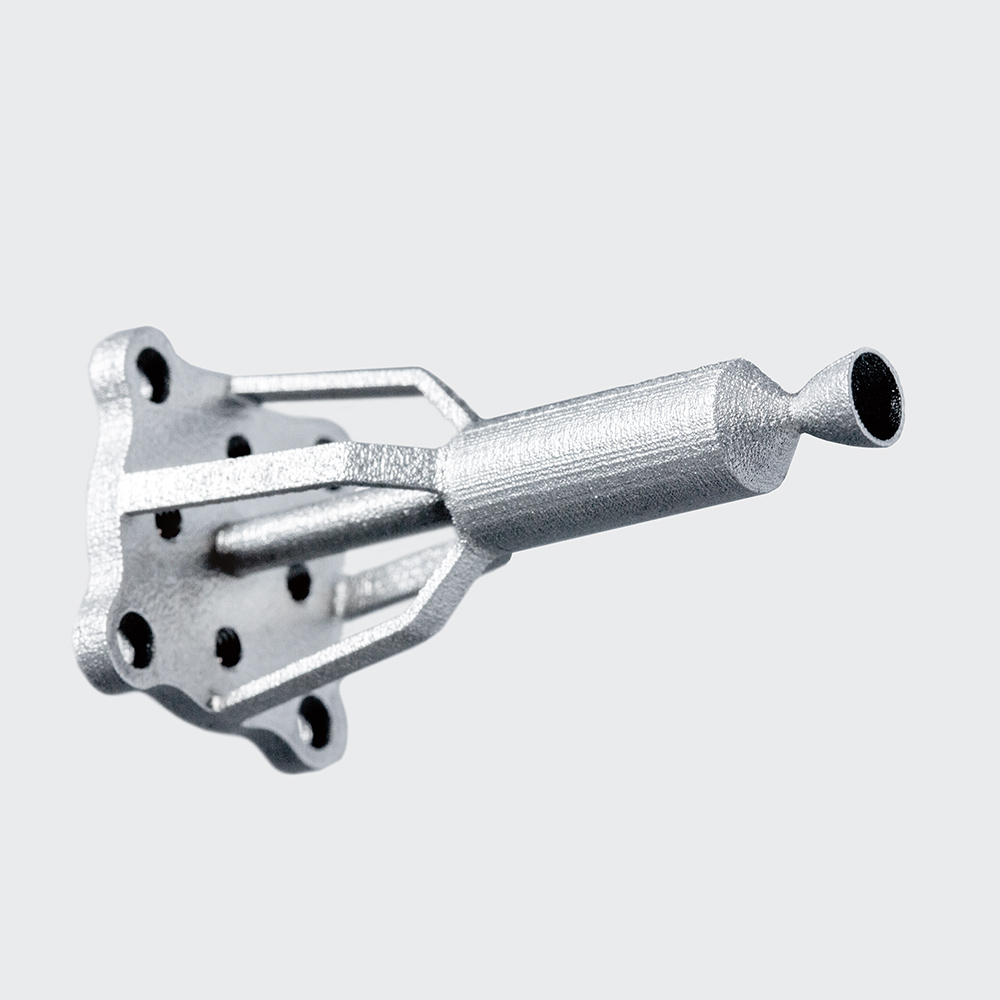

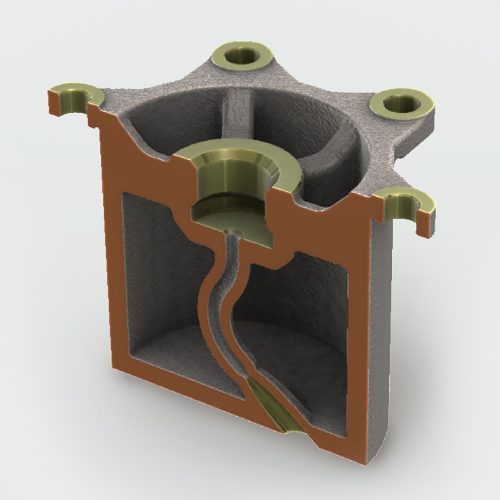

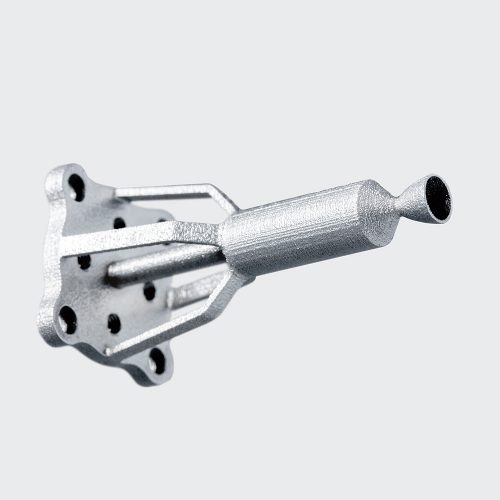

Tuyère pour la capsule de réentrée HTV

Tuyère pour système de contrôle par réaction (RCS) fabriquée grâce à une imprimante 3D métal à faisceau d’électron (Electron Beam Melting). La modélisation 3D, par sa capacité à réaliser des formes complexes et fonctionnelles impossibles à obtenir par l’usinage classique, est très attendue pour le développement de l’industrie spatiale. Des challenges restent cependant à résoudre, tels que l’état de surface. Par son savoir-faire dans la découpe et l’usinage de précision, YUKI Précision a atteint une qualité répondant à ces exigences. Ce projet, reconnu par le Ministère de l’Economie japonais (METI), a fait l’objet de R&D pendant 3 ans. La capsule de récupération, larguée depuis l'ISS à l'automne 2018, a utilisé une tuyère fabriquée grâce à cette technologie et est revenue avec succès sur Terre.

Catégorie	Développement conjoint
Client	Direction de la R&D JAXA (agence spatiale japonaise)
Durée	2013/4 - 2016/4
Domaine de compétence	Usinage de précision

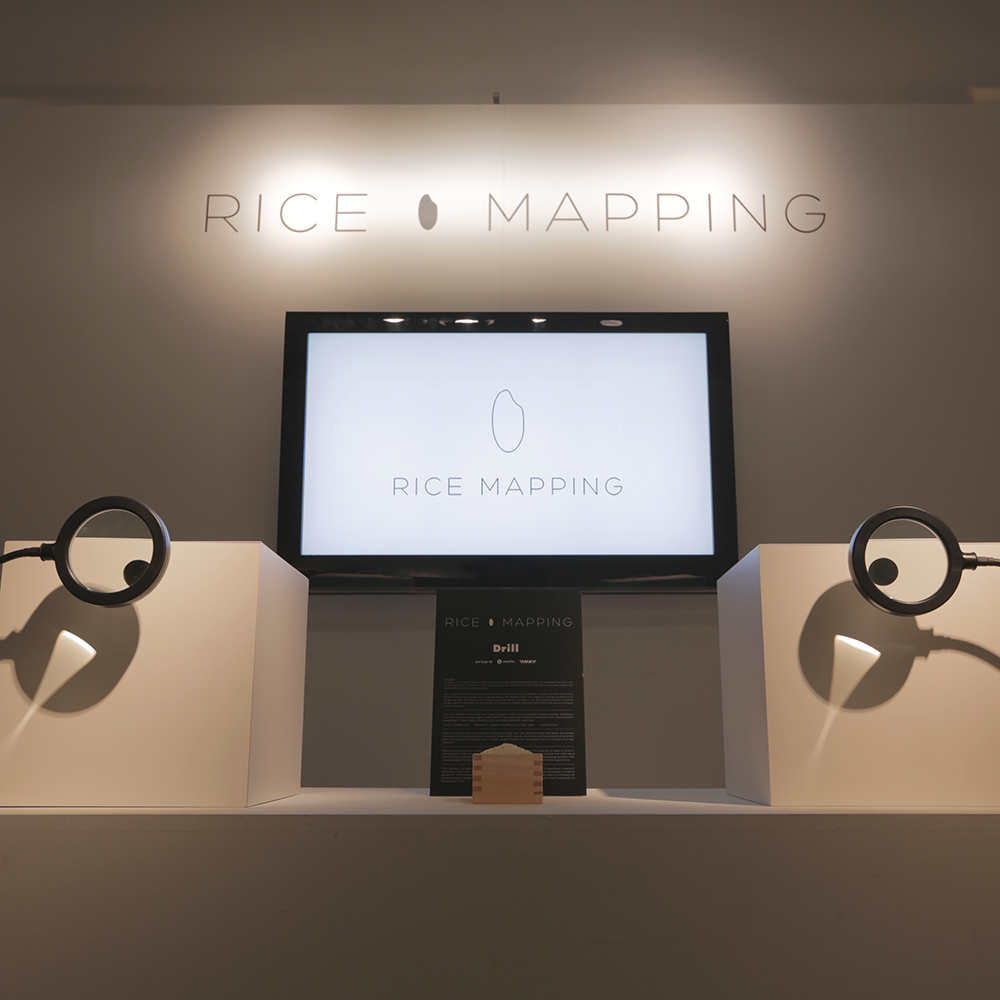

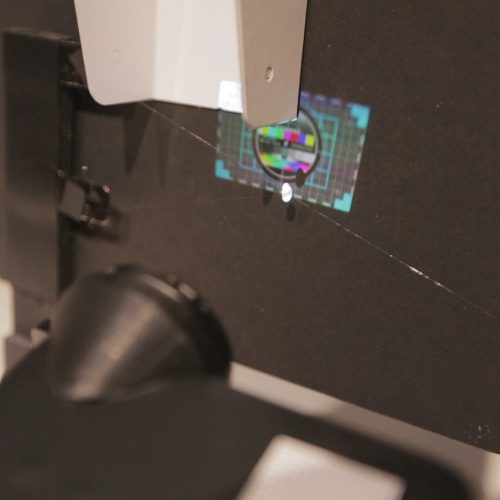

Exposition "RICE MAPPING"

Coopération technique fournie à l’exposition « RICE MAPPING » (« cartographie du riz ») lors de la TOKYO DESIGNERS WEEK 2015 de Milan. YUKI Précision était en charge de la tâche méticuleuse consistant à percer un trou de 0,3 mm dans un grain de riz de 5 mm et à y faire passer un fil de tungstène de 0,02 mm. Des images colorées étaient ensuite projetées sur les grains de riz ainsi suspendus afin de promouvoir le savoir-faire technique japonais.

Catégorie	Développement conjoint
Client	Drill Inc.
Durée	2015/2 - 2015/4
Domaine de compétence	Usinage de précision

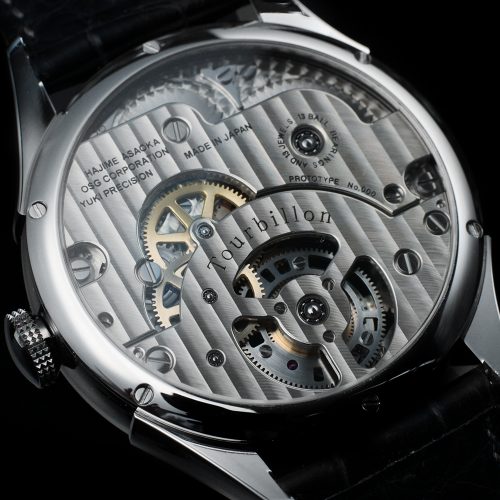

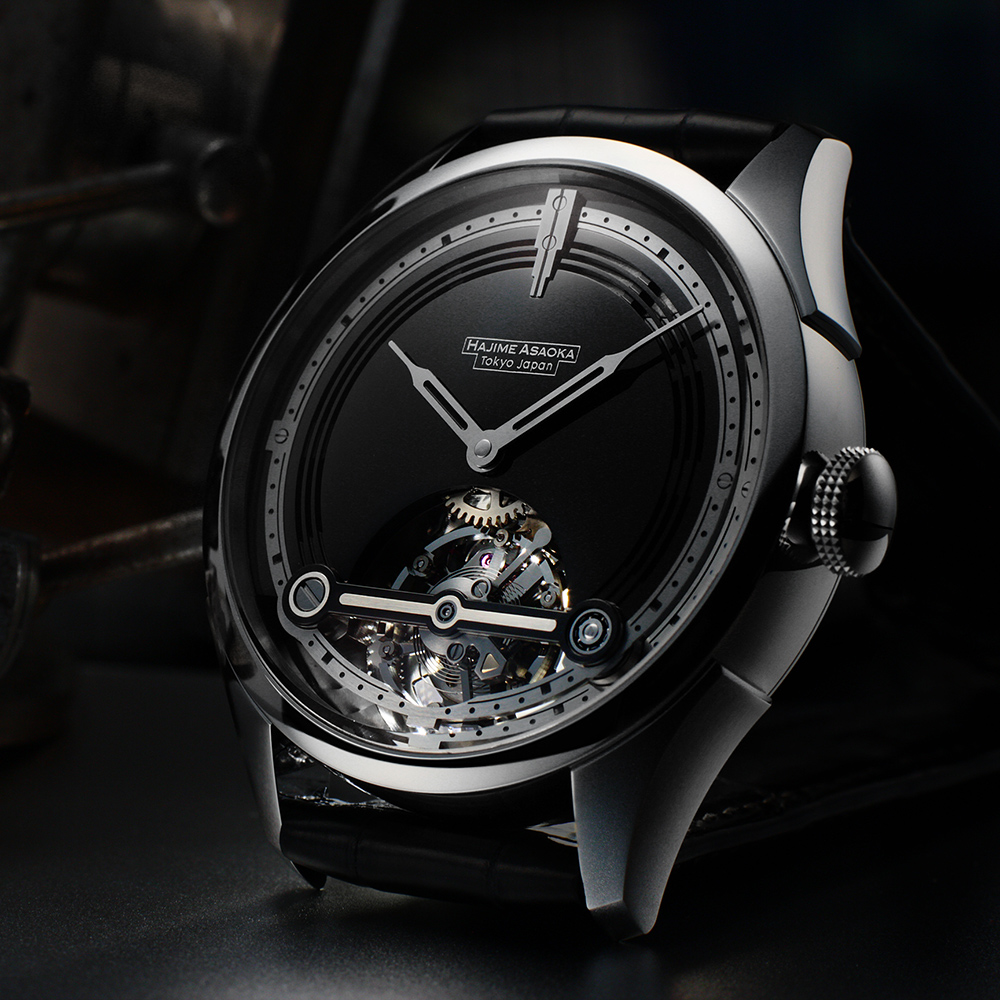

Tourbillon

Projet conjoint avec Hajime Asaoka, l’un des plus grands horlogers indépendants du Japon, et le fabricant d'outils coupants OSG. Avec la volonté de développer chez nous, au Japon, un produit de très grand luxe de niveau mondial, nous avons créé une montre équipée d’un tourbillon, un mécanisme extrêmement complexe. Cette montre a été entièrement conçue et produite par nos soins, y compris le mouvement. Plus de 130 pièces ont ainsi été usinées pour la fabrication de ce mécanisme.

Catégorie	Développement conjoint
Client	Hajime ASAOKA
Durée	2012 -
Domaine de compétence	Plannification / Usinage de précision

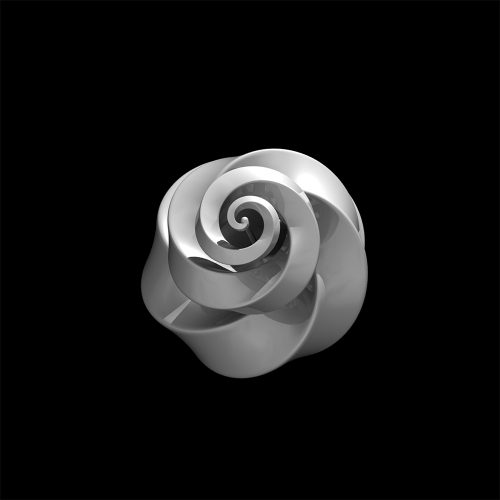

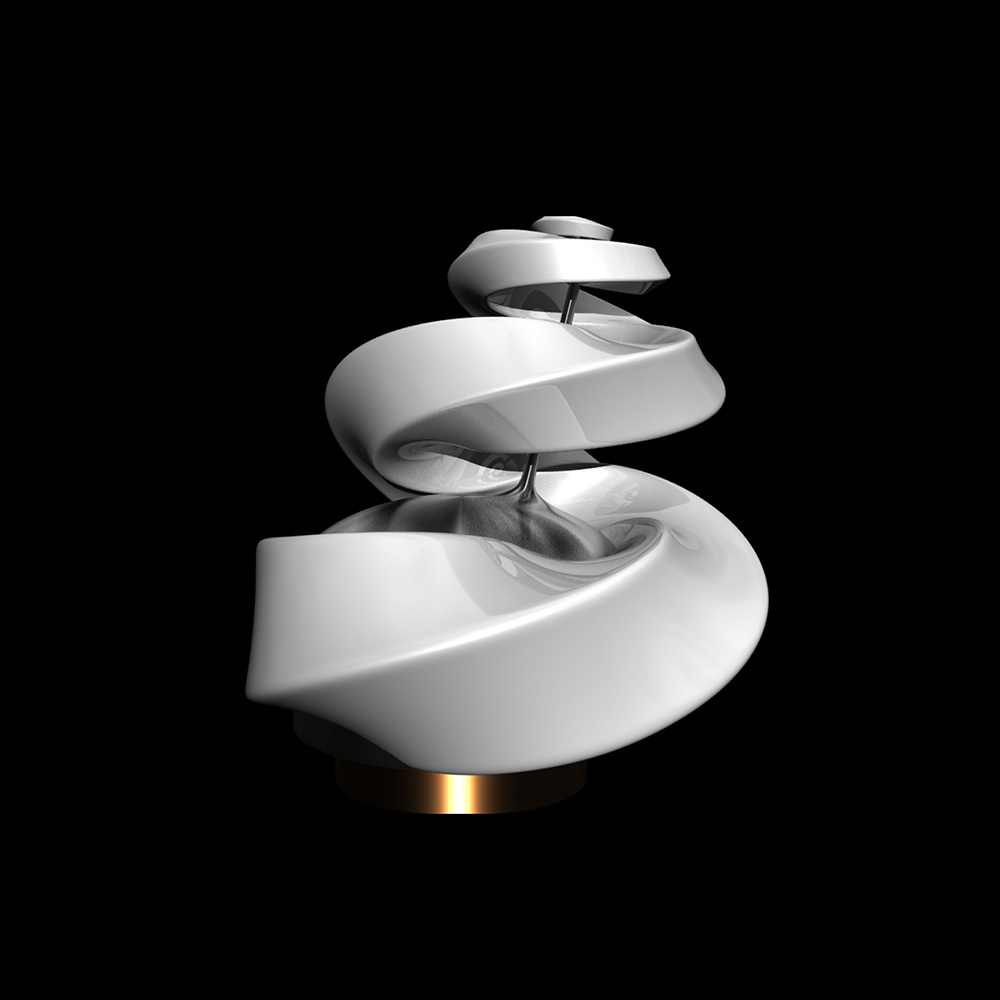

ARTSAT2 DESPATCH

Le projet « ARTSAT : Satellite Art Project » est un projet conjoint de l'Université d'art Tama et de l'Université de Tokyo. Partant de l'idée que les satellites en orbite autour de la Terre et les engins spatiaux dans l'espace plus lointain sont des "médias reliant l'espace et la Terre", le projet développe diverses expériences artistiques en utilisant les satellites eux-mêmes ou les données obtenues à partir de ceux-ci. DESPATCH est un vaisseau spatial équipé d’éléments en forme de spirale fabriqués par impression 3D, d'une surface enveloppe d'environ 50 cm² et d'un poids d'environ 32 kg. Il a été lancé en tant que payload secondaire le 3 décembre 2014 avec le lanceur H-IIA du satellite principal "Hayabusa 2". La société SOLIZE (modélisation par impression 3D) et l’entreprise Nishi Musen Kenkyusyo (appareils radio) ont également participé au projet, qui a été conçu et réalisé de façon conjointe. YUKI Précision a conçu et fabriqué ses composants structurels.

ARTSAT DESPATCH

Catégorie	Contrat
Client	Université d'Art de Tama / Université de Tokyo
Durée	2013 -
Domaine de compétence	Conception / Fabrication

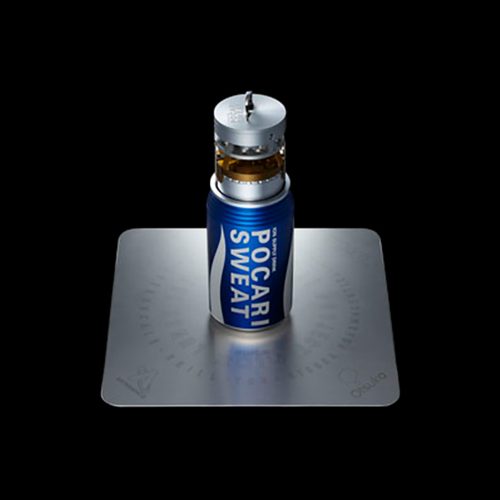

LUNAR DREAM CAPSULE PROJECT

Ce projet est né de notre volonté, partagée avec d’autres entreprises privées, que le public se sente plus proche de la Lune et l'espace. Le projet LUNAR DREAM CAPSULE PROJECT est une capsule qui sera envoyée sur la surface de la Lune, à quelque 380 000 km au-dessus du sol terrestre. Elle contient des rêves recueillis auprès d'enfants du monde entier ainsi que de la poudre de Pocari Sweat, symbole de l’eau si essentielle pour l’humanité. YUKI Précision est en charge de la conception et de la fabrication de la capsule.

LUNAR DREAM CAPSULE PROJECT Présentation de l'équipe de projet Otsuka Pharmaceutical Press Release

Catégorie	Contrat
Client	ASTROSCALE PTE. LTD.
Durée	2014 -
Domaine de compétence	Conception / Fabrication

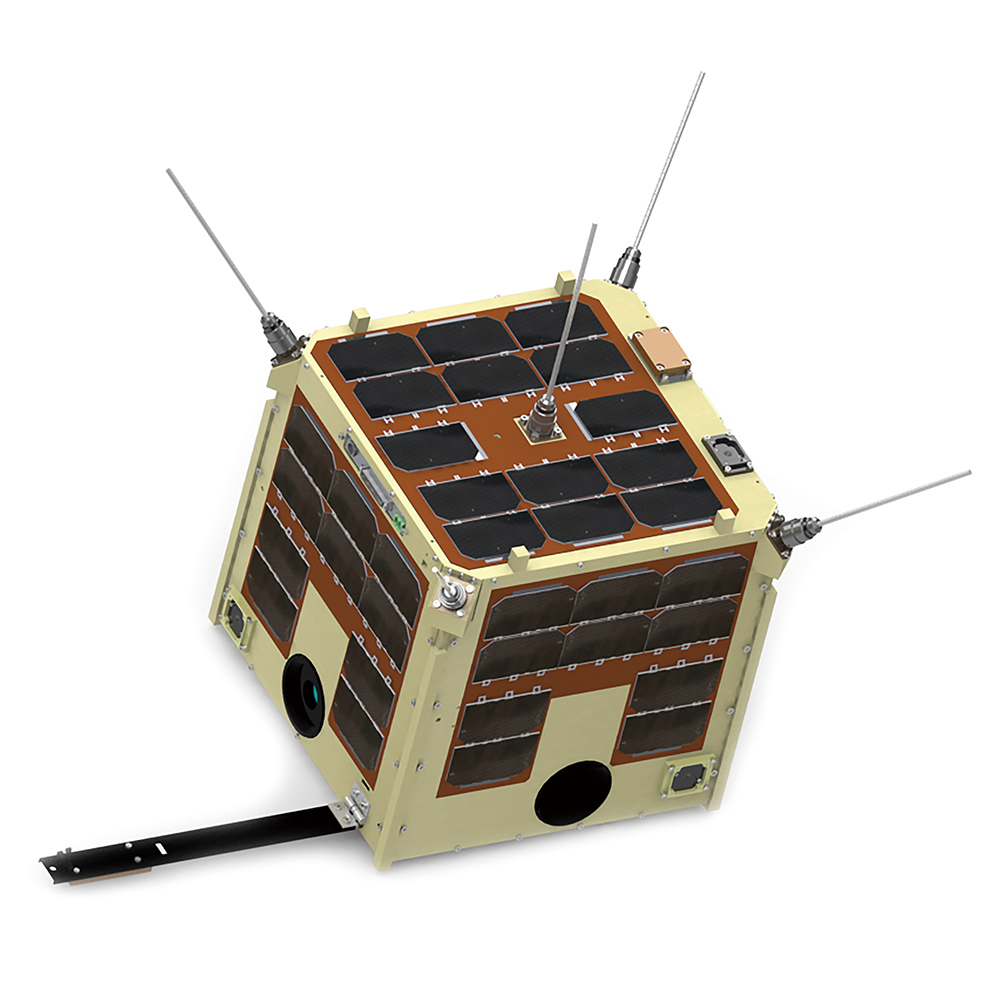

WNISAT-1

WNISAT-1 est un microsatellite de 10 kg visant à observer la glace dans l'océan Arctique. WNISAT-1 est équipé de caméras dans les bandes spectrales bleue, verte, rouge et proche infrarouge pour surveiller à une fréquence élevée l'état de la glace dans l'océan Arctique. Les observations sont utilisées par la société Weathernews pour prévoir la répartition des glaces dans l'océan Arctique et contribuer à la sécurité de la navigation des navires passant par ces voies maritimes. YUKI Précision a fourni des conseils sur la conception et a participé à la fabrication du boîtier du satellite.

Weathernews Inc. WNISAT-1

Catégorie	Contrat
Client	Axelspace Corporation
Durée	2012 - 2013
Domaine de compétence	Assistance à la conception / Fabrication

Banc d'essai pour propulseurs de satellites

Banc d’essai utilisé pour évaluer la poussé de petits propulseurs. Il est installé dans une chambre à vide et peut être calibré sans avoir à ouvrir et fermer la chambre. Il est utilisé pour évaluer divers prototypes de propulseurs.

Catégorie	Contrat
Client	Direction de la R&D JAXA (agence spatiale japonaise)
Durée	2009 -
Domaine de compétence	Conception / Fabrication

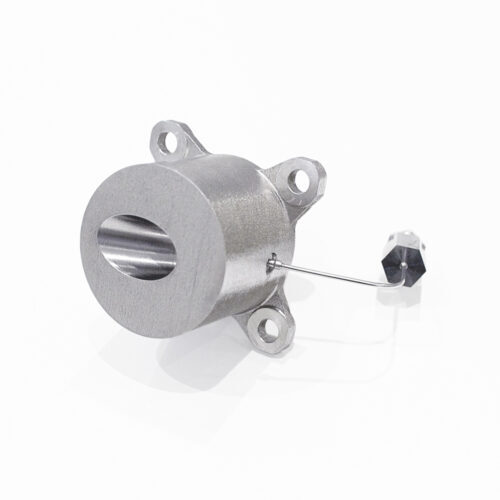

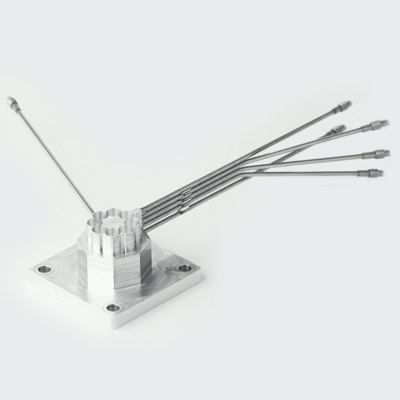

Buses groupées

Conception et fabrication d’un modèle expérimental de buses groupées pour le projet développé par le groupe de recherche sur la propulsion de l’Agence spatiale japonaise (JAXA). Une précision d’à peine quelques microns est nécessaire pour les parties courbes et le col. Les petits trous pour la mesure de la pression à l'intérieur ont un diamètre de 0,3 mm. Ils nécessitent un micro-usinage de précision à l'aide d'un foret et d'une fraise de petit diamètre.

Catégorie	Contrat
Client	Direction de la R&D JAXA (agence spatiale japonaise)
Durée	2008 -
Domaine de compétence	Conception / Fabrication

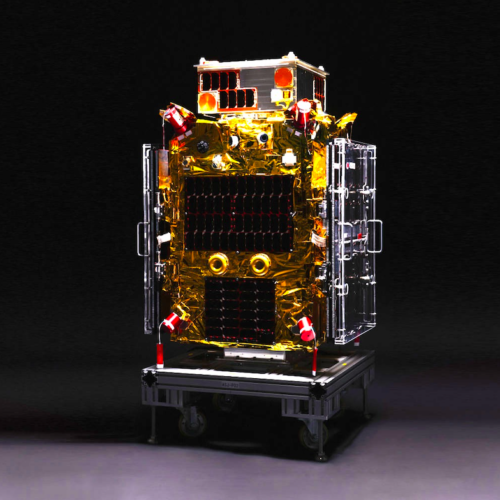

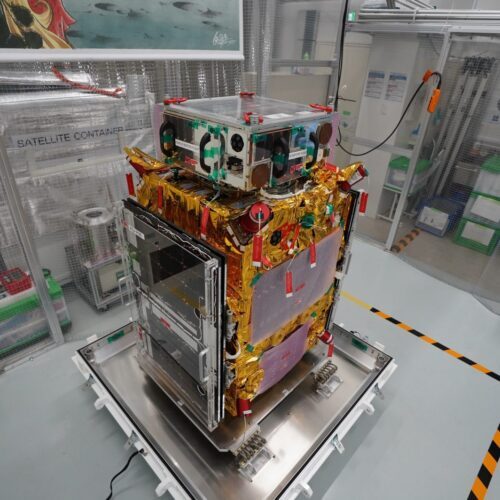

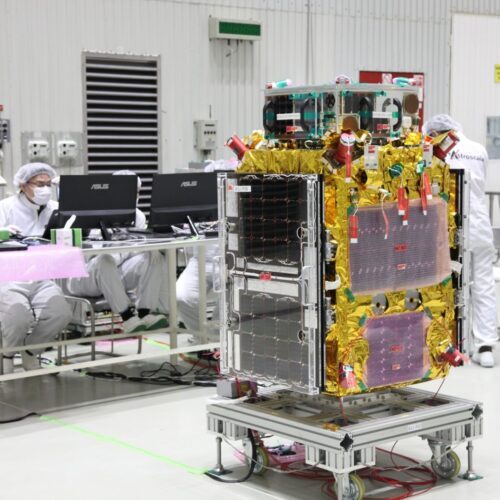

Mécanisme de capture ELSA-d

ELSA-d est un satellite visant à l'élimination des débris spatiaux. Premier satellite de ce type au monde, il démontre l’efficacité d’un ensemble de technologies-clés dans ce domaine. Composé d’un mécanisme de capture et de débris simulés, l’appareil collecte les débris spatiaux dans l’espace, avant leur entrée dans l'atmosphère. Lancé du cosmodrome de Baïkonour (Kazakhstan) le 23 mars 2021, il a effectué avec succès la capture de débris simulés en orbite le 26 août de la même année. Le mécanisme de capture a été conçu et fabriqué par YUKI Précision.

Catégorie	Contrat
Client	Astroscale Japan Inc.
Durée	2017-2020
Domaine de compétence	Conception / Fabrication / Support pour tests

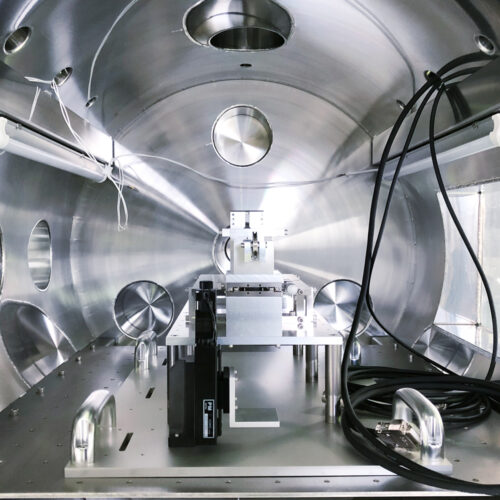

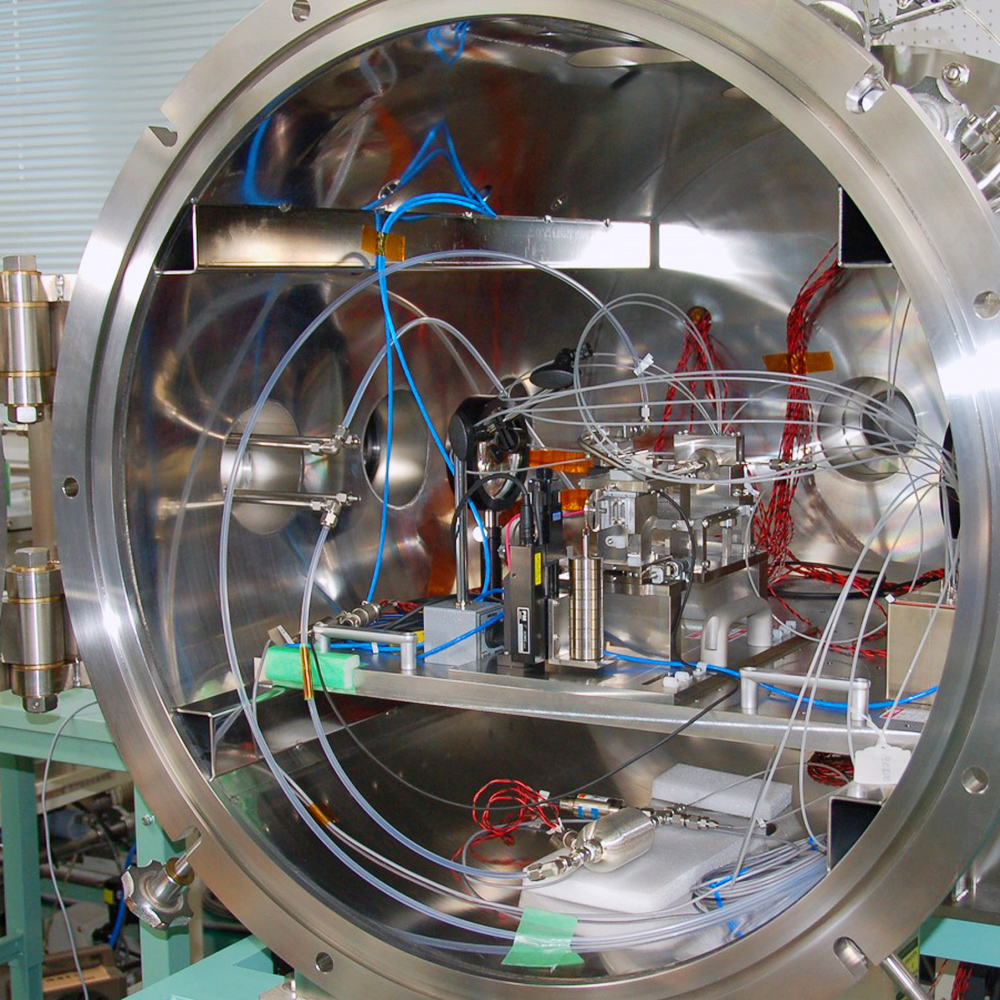

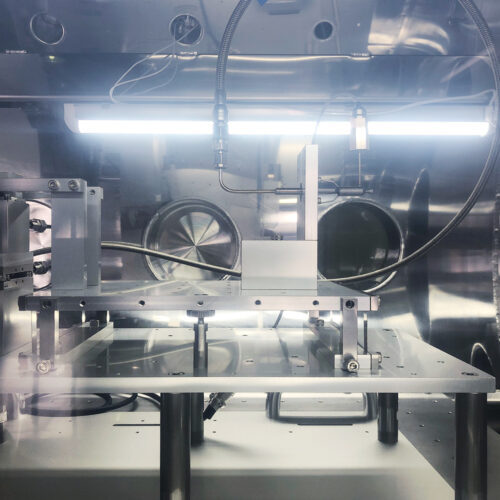

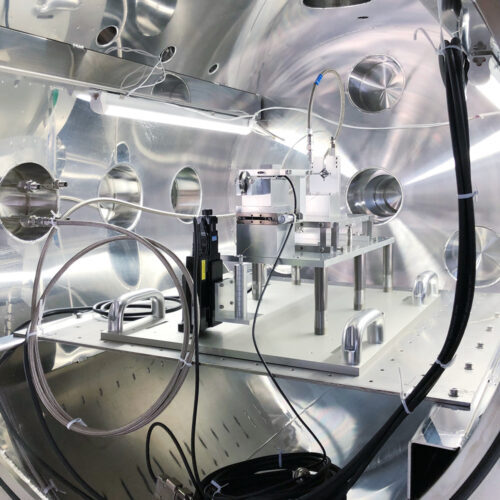

Banc d’essai pour propulseur de satellites

Ce banc d'essai est utilisé pour mesurer la poussée des propulseurs de petite puissance. Conçu pour être installé dans une chambre à vide, il peut être calibré sans ouvrir ou fermer la chambre. Fabriqué pour mesurer la poussée d'un propulseur développé avec le soutien de l’Organisation pour le développement des énergies nouvelles et des technologies industrielles (NEDO).

Catégorie	Interne
Durée	2019
Domaine de compétence	Conception / Fabrication

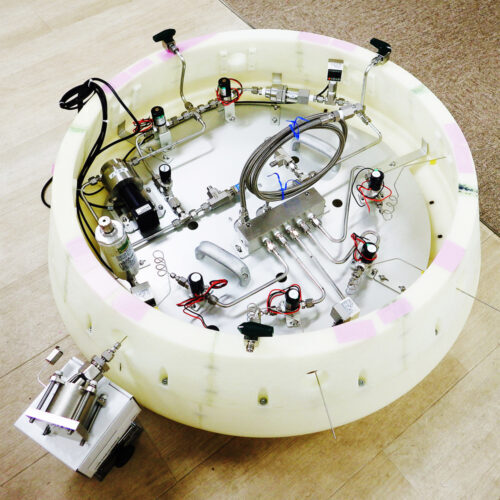

La petite capsule de collecte

La petite capsule de collecte à bord du HTV est conçue pour récupérer des échantillons des expériences scientifiques de la Station spatiale internationale (ISS) à l'aide d'un véhicule de réentrée. Nous avons été en charge de la conception et de la fabrication du système de propulsion expérimental de cette petite capsule de collecte.
Le réservoir, le boîtier et la tuyauterie ont été conçus pour s'adapter à la taille de la petite capsule de collecte de l'ISS, qui a été récupérée à l'automne 2018.
La buse de contrôle d'attitude de la capsule a été fabriquée à l'aide d'une imprimante 3D métallique et usinée là où une très grande précision était requise. Pour plus d'informations, voir l'étude de cas "Buses de contrôle d'attitude pour les petites capsules de collecte".

Catégorie	Contrat
Client	Direction de la R&D JAXA (agence spatiale japonaise)
Durée	2020-2021
Domaine de compétence	Conception / Fabrication

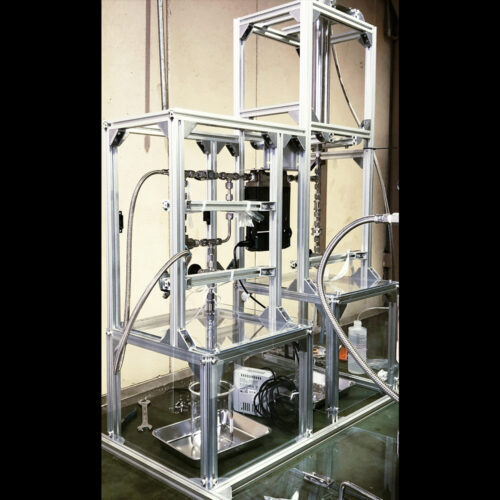

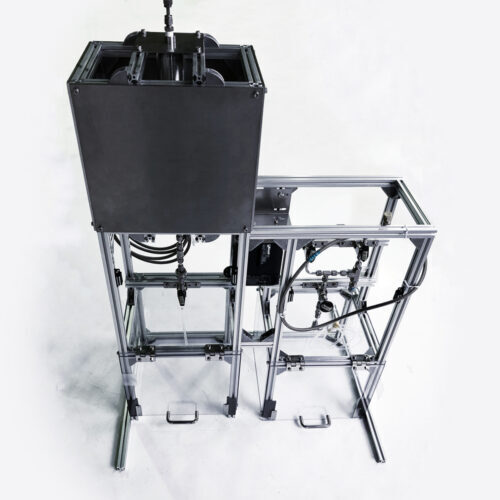

Développement en interne d’un système d'approvisionnement en produits propergol

Ce dispositif permettant l'alimentation en propergol des propulseurs a été développé sous les auspices de l'Organisation pour le développement des énergies nouvelles et des technologies industrielles (NEDO).

Dédié à une utilisation expérimentale, ses différents composants – cadres en aluminium, débitmètres, contacts et vannes – sont résistants aux produits chimiques. Nous avons développé de nombreuses innovations lors de sa conception, notamment pour empêcher les bulles d'air de pénétrer dans le réservoir lorsqu'il est rempli de produits chimiques et pour prévenir les explosions en cas de réaction chimique.

Catégorie	Interne
Durée	2019
Domaine de compétence	Conception / Fabrication

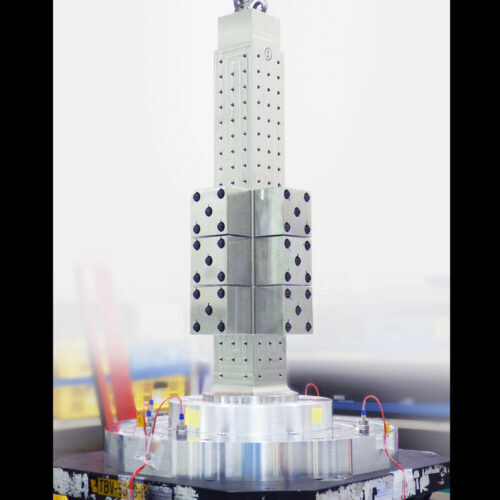

Développement d’une charge utile factice pour un programme aérospatial innovant

Ce projet nous a été commandé par un client du secteur spatial. L’objectif : concevoir, fabriquer et tester les vibrations d'une charge utile factice dans le cadre d'un programme de démonstration innovant pour satellite.
Une charge utile fictive pour un satellite est une masse alternative, utilisée dans le cas où le satellite prévu ne peut pas être chargé sur la fusée de lancement. Le matériau est résistant à la rouille et au dégazage. Il est conçu pour résister aux vibrations lors du lancement de la fusée et pour avoir un centre de gravité variable afin de s’adapter à plusieurs satellites.

Catégorie	Contrat
Durée	2017 - 2018
Domaine de compétence	Conception / Fabrication / Support pour tests

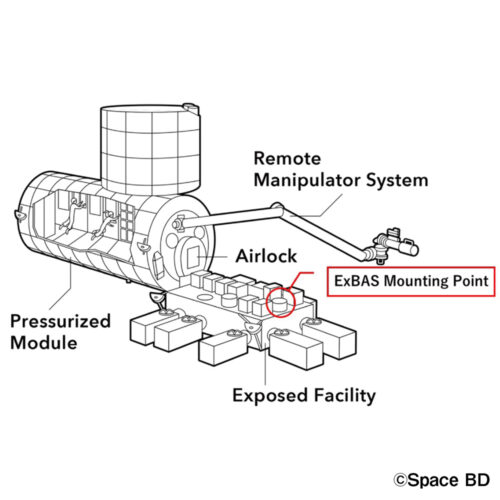

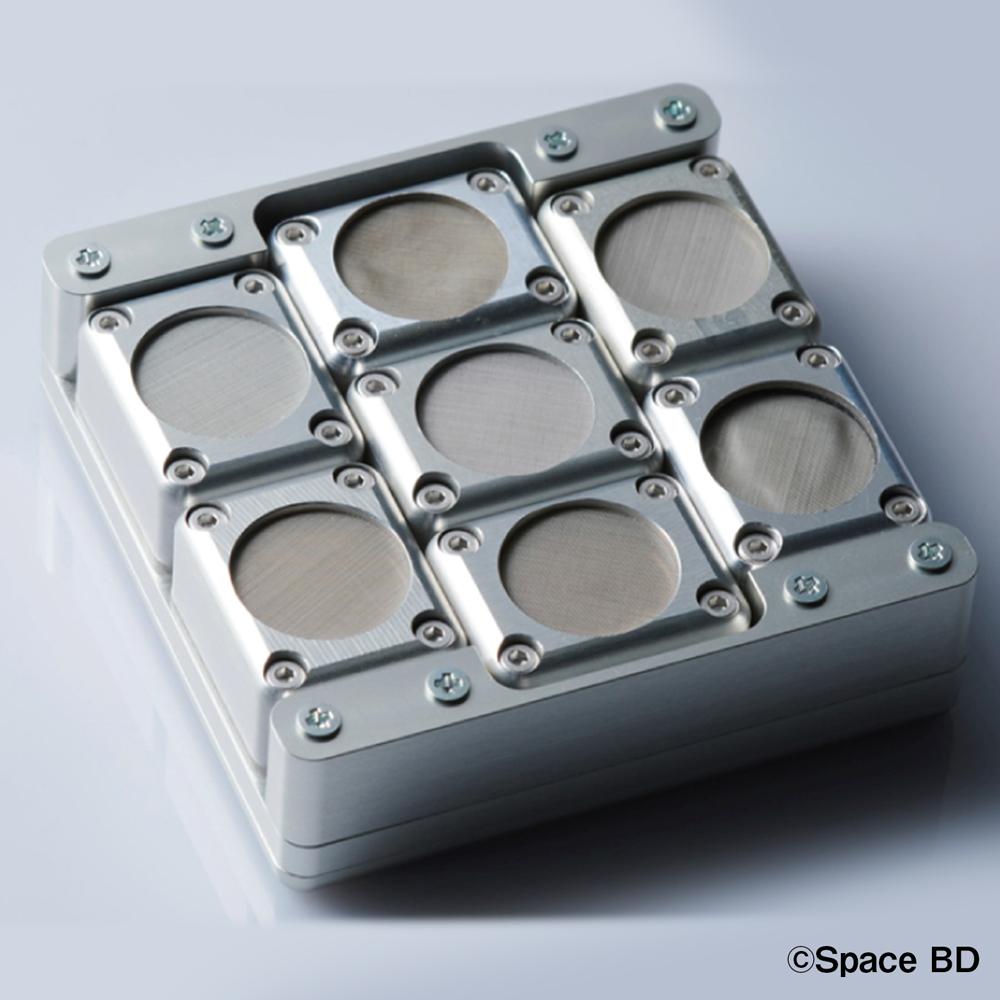

Projet d’envoi dans l’espace - Projet Tampopo

Nous avons pris part à ce projet consistant à envoyer dans l'espace divers matériaux de recherche, des photos, des illustrations et d'autres objets d'étude provenant de dix institutions de recherche, établissements d'enseignement et entreprises privées nationales et internationales afin de les exposer au vide spatial. Le projet Tampopo (« pissenlit ») vise à comprendre « l'origine, la migration et la survie de la vie dans l'espace » en observant comment se comportent la structure de la matière organique et les micro-organismes dans l'environnement spatial.
YUKI Précision a participé à la conception et à la fabrication des cadres de fixation pour les composants de la partie ExBAS du projet, ainsi que la fabrication de pièces pour les boîtiers embarqués.

NEWS｜Space BD (space-bd.com)

Catégorie	Contrat
Client	Space BD Co., Ltd. - Équipe de recherche Tampopo
Durée	2021 - 2022
Domaine de compétence	Assistance à la conception / Fabrication
